Digital IO 모듈 사용법¶
1. 소개¶
Digital IO 모듈이 연결되어 있을 경우 I/O 제어 화면으로 이동, 조작을 할 수 있습니다.

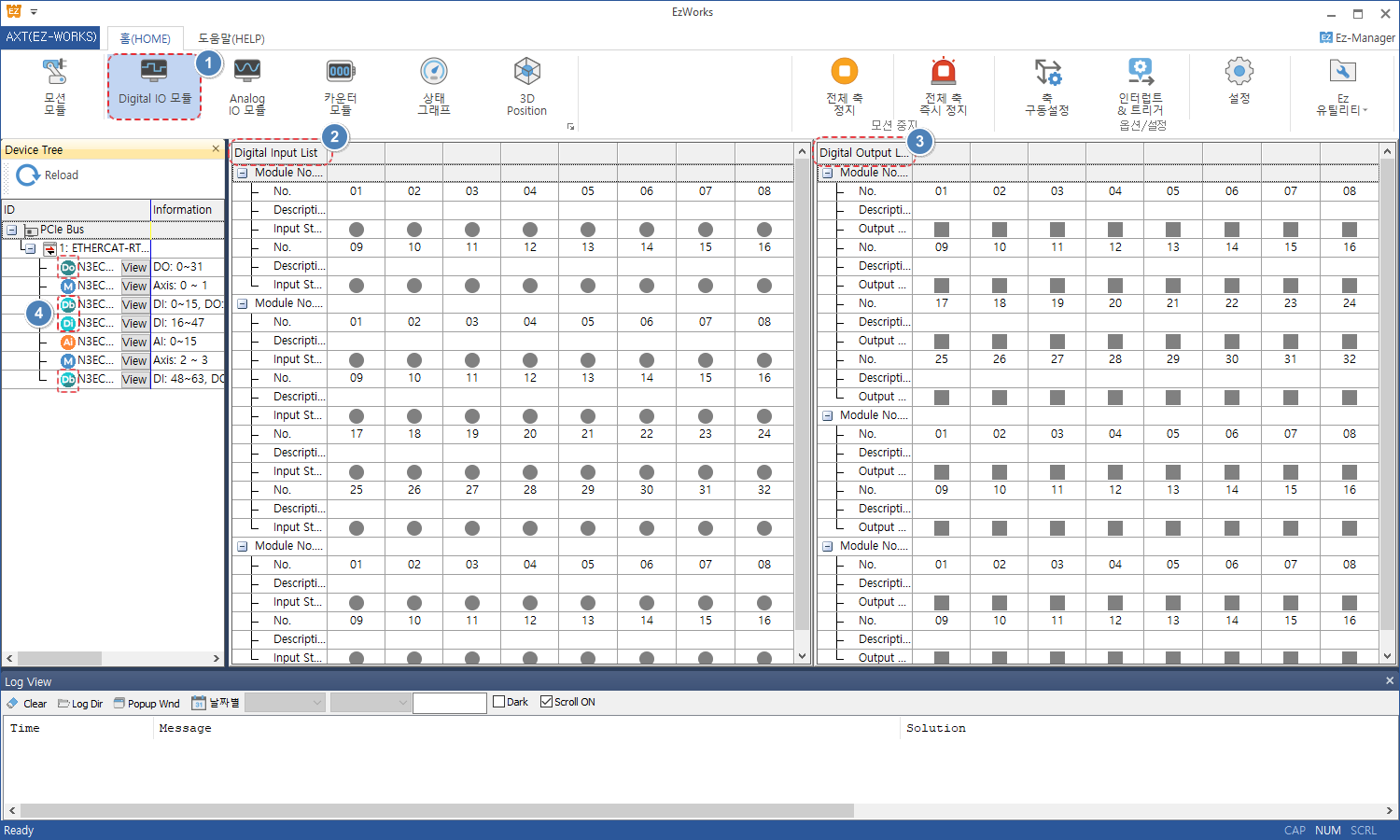

2. 프로그램 UI 구성¶
Digital IO 모듈 제어 및 모니터링 화면 이동
-
Digital IO 모듈 버튼 클릭 시 Digital IO 모듈을 직접 제어하고 모니터링 하는 화면으로 이동합니다.
-
현재 연결된 Digital Input 제품에 대한 정보를 표시합니다.
-
현재 연결된 Digital Output 제품에 대한 정보를 표시합니다.
-
현재 연결된 Digital Input/Output Device 정보를 Tree 형태로 표시 합니다.
1) Do: Digital Output 제품
2) Db: Digital Input/Output 제품
3) Di: Digital Input 제품
3. Digital IO 모듈 기능¶

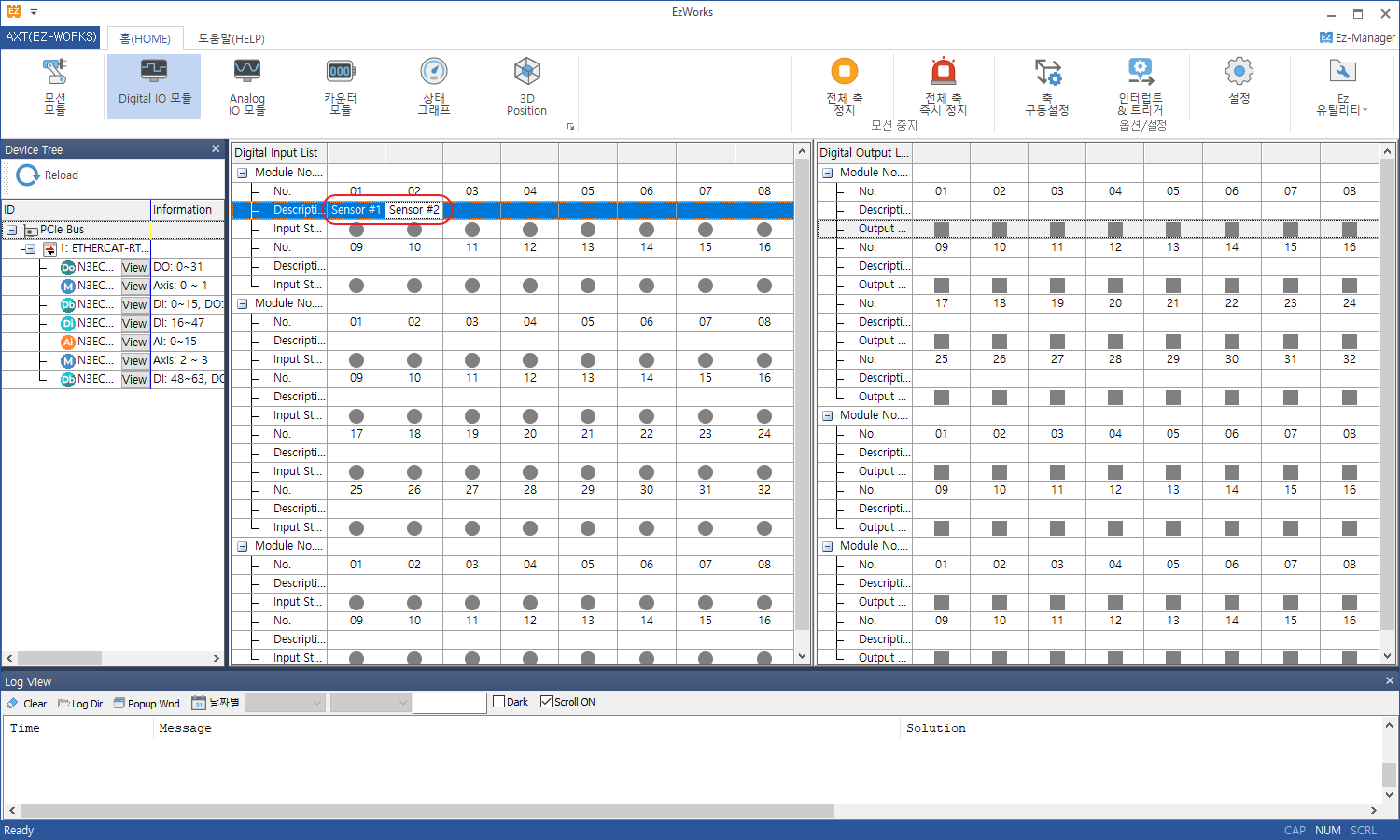

Description 기능
Description 기능은 각 접점에 대한 정보를 직관적으로 알아 볼 수 있도록 정보를 기재할 수 있습니다.
Description 정보는 저장이 되어 프로그램을 종료, 재실행 하여도 표시가 됩니다.
Digital Input
Input Module은 Tree형태로 표시되며, 각 모듈별 접점의 상태값을 표시합니다.

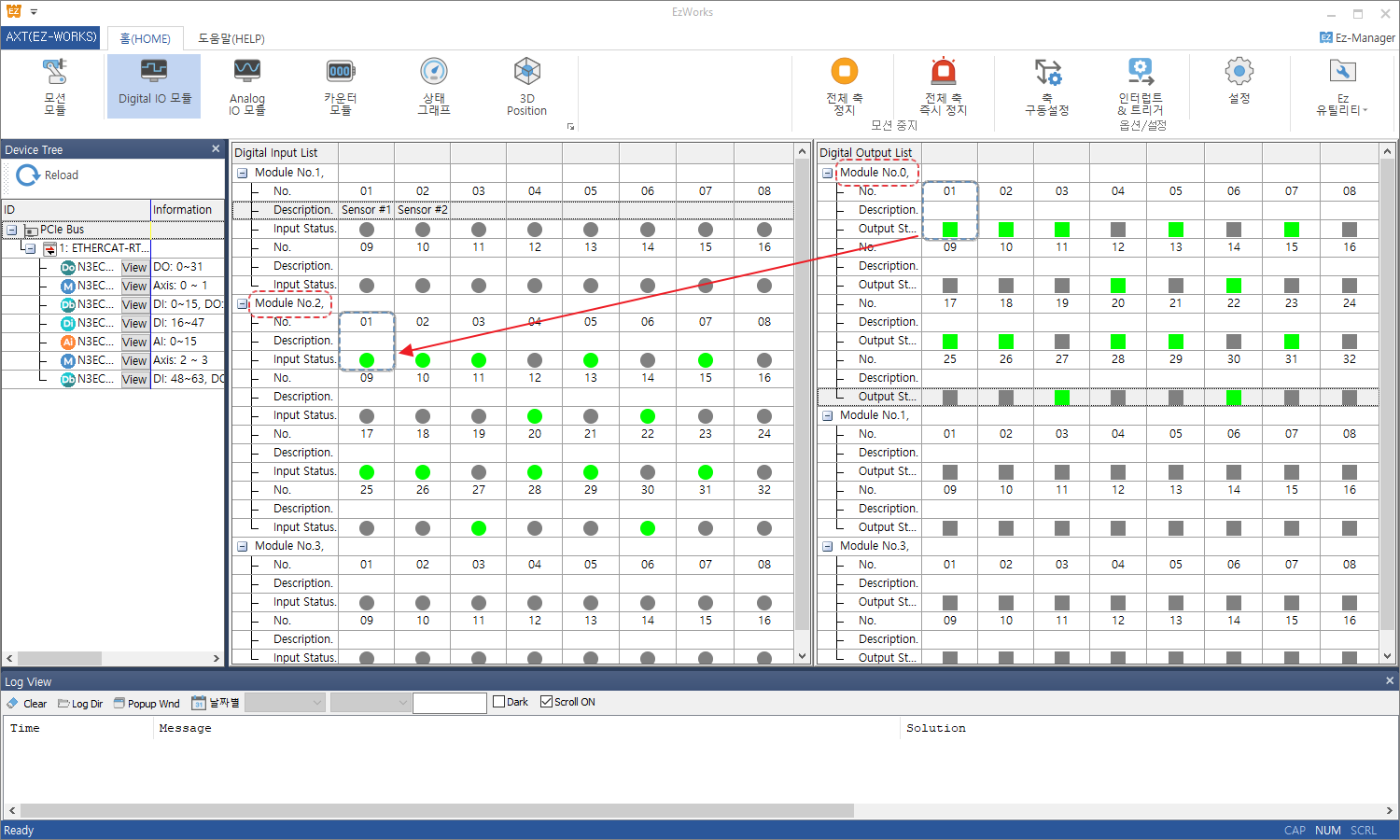

위 테스트 결과는 Output Module No 0와 Input Module No 2는 채널 별 결선이 1:1로 Loopback 되어 있어 Output 채널을 클릭하여 출력값을 변경하면 Input 채널의 입력값에 반영됩니다.
Digital Output
Output Module은 Tree형태로 표시되며, 각 모듈 별 접점의 상태값을 표시합니다.
각 접점의 Output Status 아이콘을 클릭하면, 출력은 반전되어 적용됩니다.
