장치 구성 Tree 사용법¶
1. 소개¶
EzWorks의 장치구성 Tree는 EzManager에 의해서 장치가 스캔된 상태가 표시되며, 장치의 Topology를 확인 및 모션 모듈, Digital IO 모듈, Analog IO장치 모듈의 정보를 볼수 있습니다.
각 장치의 제어를 위한 제어 및 모니터링 화면으로 쉽게 전환 할 수 있습니다.
(EzManager가 정상적으로 동작하지 않는다면, 표시되지 않거나 실제와 다를 수 있으므로, 먼저 EzMangaer를 구동 상태의 확인이 필요합니다.)
2. 장치 구성 Tree UI¶

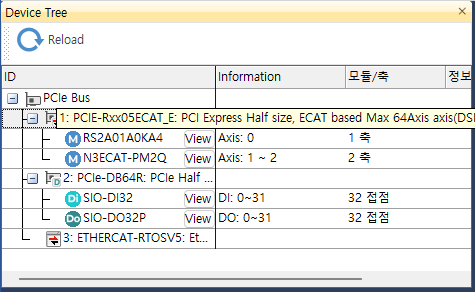

2.1 화면 구성¶
장치 구성은 Tree형태의 그리드로 표현되어, Hierarchy와 정보 표현을 효율적으로 해 줍니다.

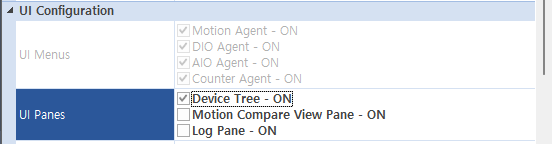

2.2 장치 구성 Tree숨기기/보이기¶
환경 설정의 UI Configuration의 [UI Panes]의 Device Tree – ON을 체크하면 장치구성 Tree가 표시되며, 체크하지 않으면 숨겨집니다.
3. 장치 구성 Tree 모듈별 설명¶

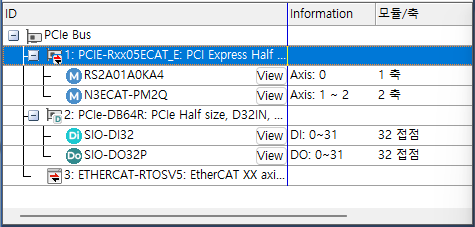

3.1 PCI 카드 Hierarchy 정보¶
인식된 PCI카드별 Hierarchy 정보를 표시해 줍니다.
PCI카드의 모델명과 정보를 표시해 주며, 하위에 Slave 목록을 표시해 줍니다.

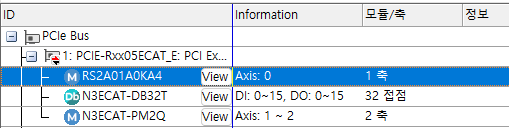

3.2 모션 모듈 정보¶
모션 모듈은 모델명과
아이콘을
처럼 표시하고, Information에는
Axis:0, Axis: 1~2처럼 축 번호와 축의 개수에 맞는 축번호 범위를 표시해
줍니다.
| Column | 설명 | 비고 |
|---|---|---|
| ID | 장치의 모델명 표출 및 장치의 Hierarchy | |
| Information | Axis: 0, Axis: 1~2처럼 축번호 범위 표시 | |
| 모듈/축 | 1축, 2축 처럼, 축의 개수 표시 | |
| 정보 | 부가 정보 표시 | 현재 공란 |
3.3 Digital IO모듈 정보¶
Digital IO 모듈은 모델명과
아이콘을
처럼 표시하고,
Information에는 DI: 0~15, DO: 0~15처럼 Input, Output 개수에 맞는 범위를
표시해 줍니다.
| Column | 설명 | 비고 |
|---|---|---|
| ID | 장치의 모델명 표출 및 장치의 Hierarchy | |
| Information | DI: 0~15, DO: 0~15처럼 Input, Output 개수에 맞는 범위 표시 | |
| 모듈/축 | “32접점” 처럼 접점 개수 표시 | |
| 정보 | 부가 정보 표시 | 현재 공란 |
3.4 Analog IO모듈 정보¶
Digital IO 모듈은 모델명과 AB, AI, AO 아이콘을 함께 표시하고, Information에는 AI: 0~15, AO: 0~15처럼 Input, Output 개수에 맞는 범위를 표시해 줍니다.
| Column | 설명 | 비고 |
|---|---|---|
| ID | 장치의 모델명 표출 및 장치의 Hierarchy | |
| Information | AI: 0~15, AO: 0~15처럼 Input, Output 개수에 맞는 범위 표시 | |
| 모듈/축 | “32접점” 처럼 접점 개수 표시 | |
| 정보 | 부가 정보 표시 | 현재 공란 |
4. 장치 구성 Tree 활용¶
장치 구성 Tree를 활용하여 정보를 보는 것과 함께 각 모듈의 제어 화면으로 전환하는 기능을 지원합니다. 각 Slave 장치의 옆에 표시된 “View”버튼을 누르면, 각 모듈의 제어 화면으로 전환됩니다.

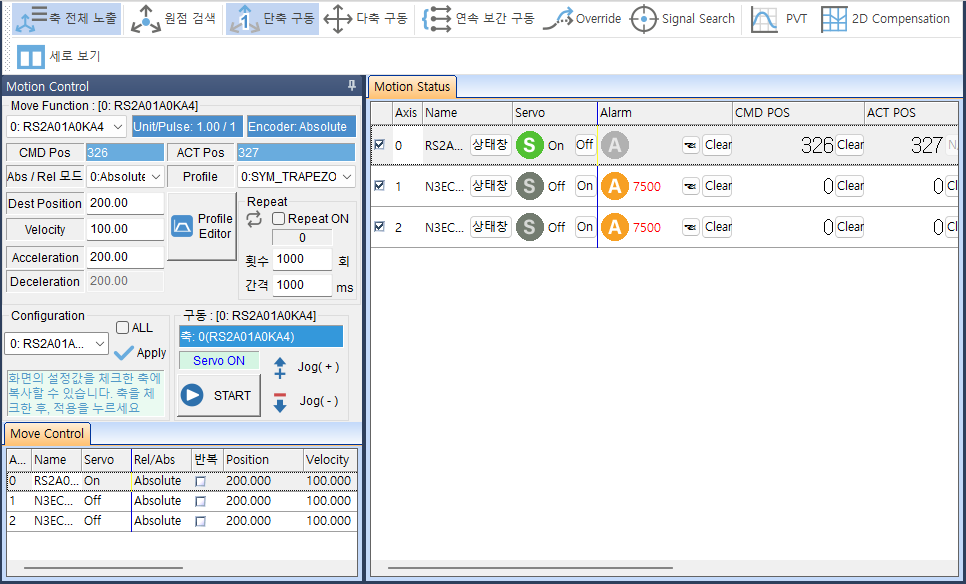

4.1 모듈 제어/모니터링 화면 전환¶
모션 모듈을 제어/모니터링 하는 화면으로 전환됩니다.

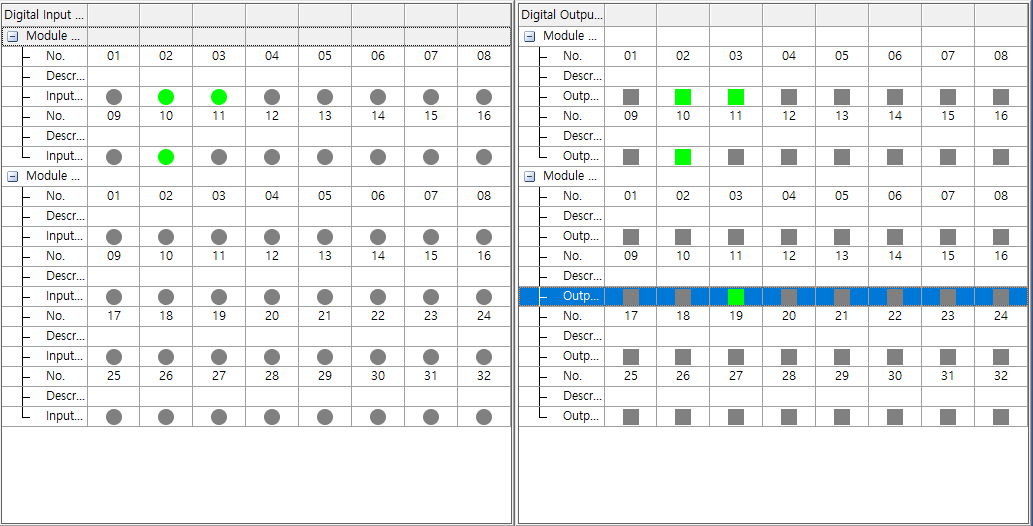

4.2 Digital IO 제어/모니터링 화면 전환¶
Digital IO 모듈을 제어/모니터링 하는 화면으로 전환됩니다.

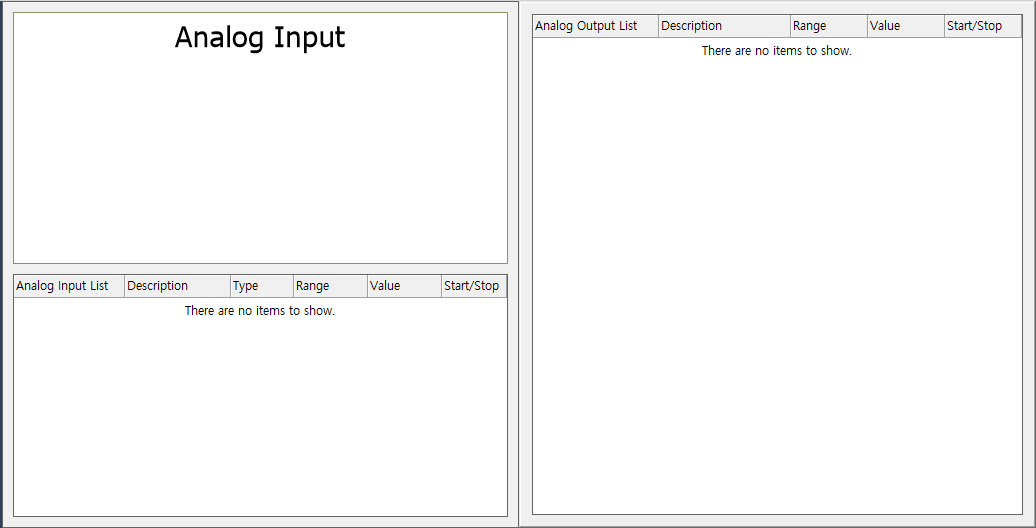

4.3 Analog IO 제어/모니터링 화면 전환¶
Analog IO 모듈을 제어/모니터링 하는 화면으로 전환됩니다.
