Analog IO 모듈 사용법

1. 소개

Analog IO 모듈이 연결되어 있을 경우 I/O 제어 화면으로 이동, 조작을 할 수 있습니다.

2. 프로그램 UI 구성

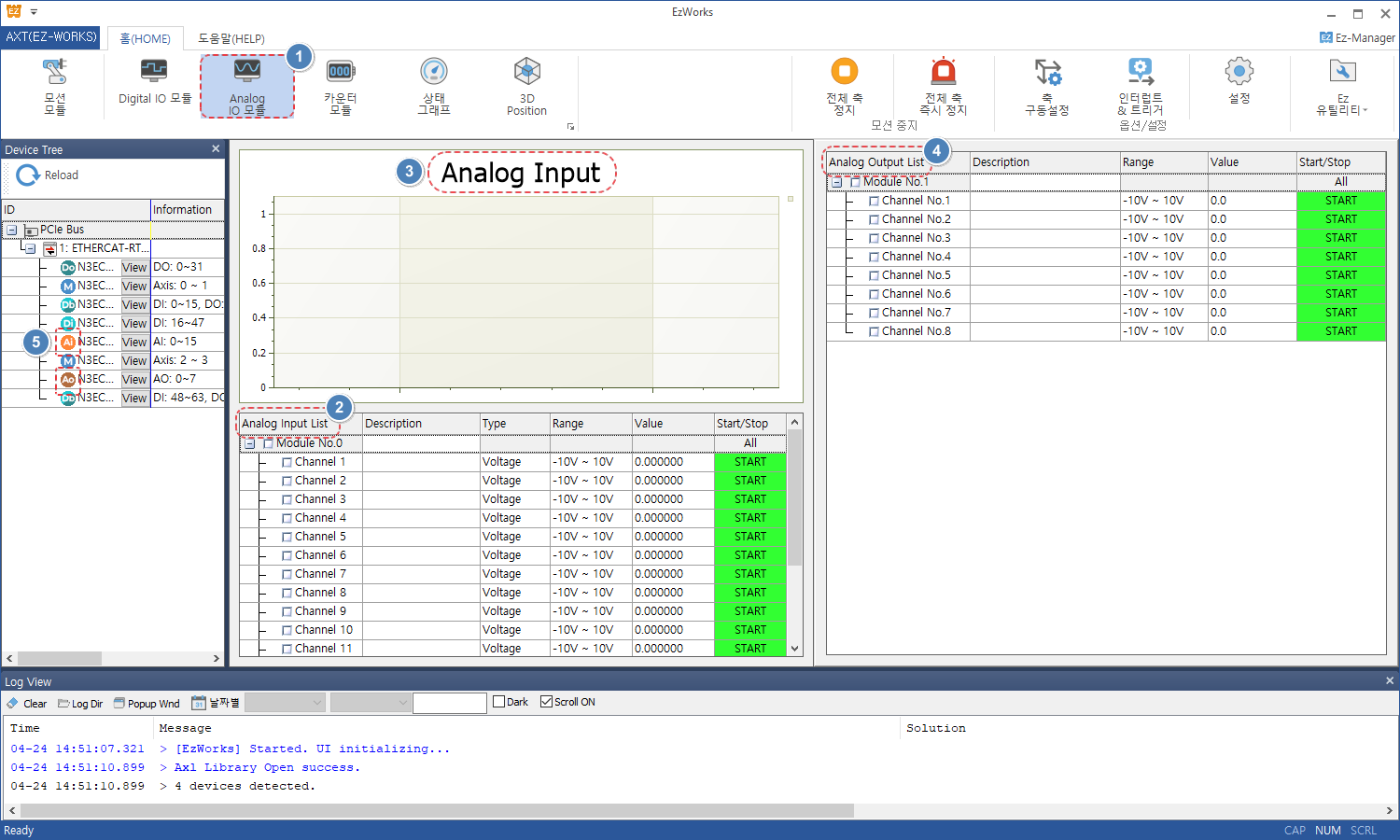

Analog IO 모듈 제어 및 모니터링 화면 이동

  1. Analog IO 모듈 버튼 클릭 시 Analog IO 모듈을 직접 제어하고 모니터링 하는 화면으로 이동합니다.

  2. 현재 연결된 Analog Input 제품에 대한 정보를 표시합니다.

  3. Analog Input 실시간 값이 그래프로 표시 됩니다.

  4. 현재 연결된 Analog Output 제품에 대한 정보를 표시합니다.

  5. 현재 연결된 Analog Input/Output Device 정보를 Tree 형태로 표시 합니다.
    1) Ao: Analog Output 제품
    2) Ai: Analog Input 제품

3. Analog IO 모듈 기능

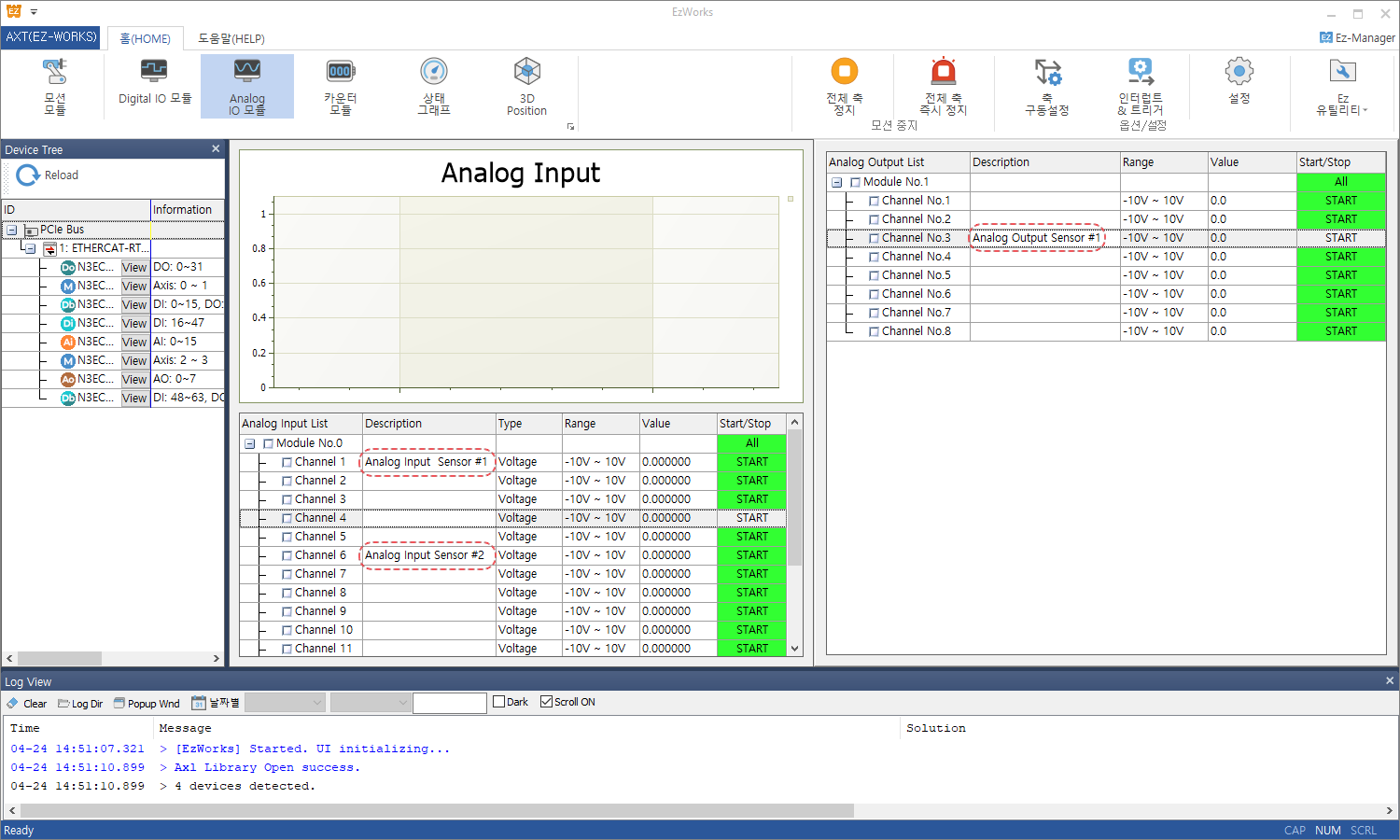

Description 기능

Description 기능은 각 접점에 대한 정보를 직관적으로 알아 볼 수 있도록 정보를 기재할 수 있습니다.

Description 정보는 저장이 되어 프로그램을 종료, 재실행 하여도 표시가 됩니다.

Analog Input

Input Module은 Tree형태로 표시되며, 각 모듈별 접점의 상태값을 표시합니다.

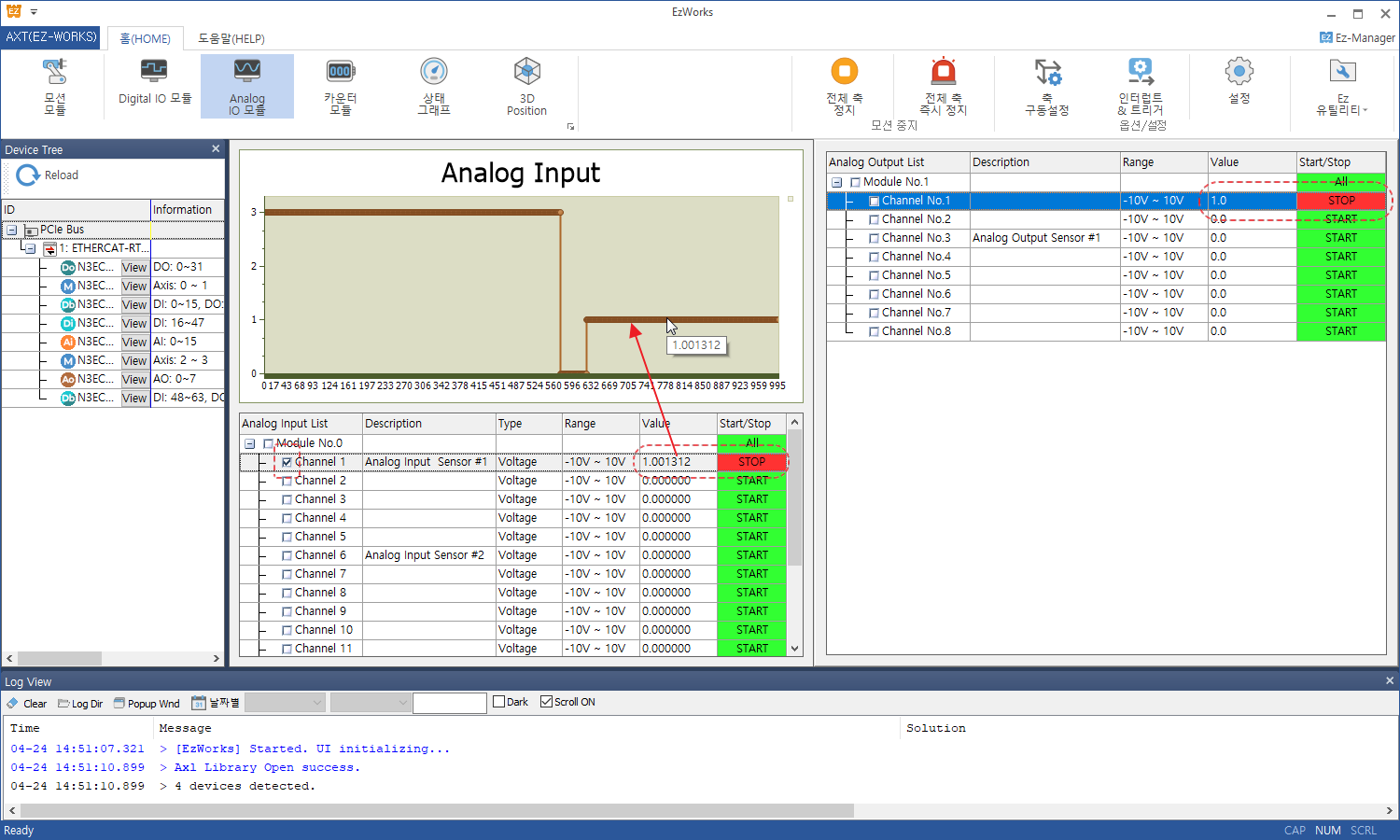

위 테스트 결과는 Output Module No 1과 Input Module No 0은 채널 별 결선이 1:1로 Loopback 되어 있어 Output 채널 출력값을 변경 시 Input 채널의 입력값에 반영됩니다.
Input 채널의 입력값은 상단 그래프에 실시간으로 표시됩니다.

Analog Output

Output Module은 Tree형태로 표시되며, 각 모듈 별 접점의 Range, Value 값을 표시합니다.

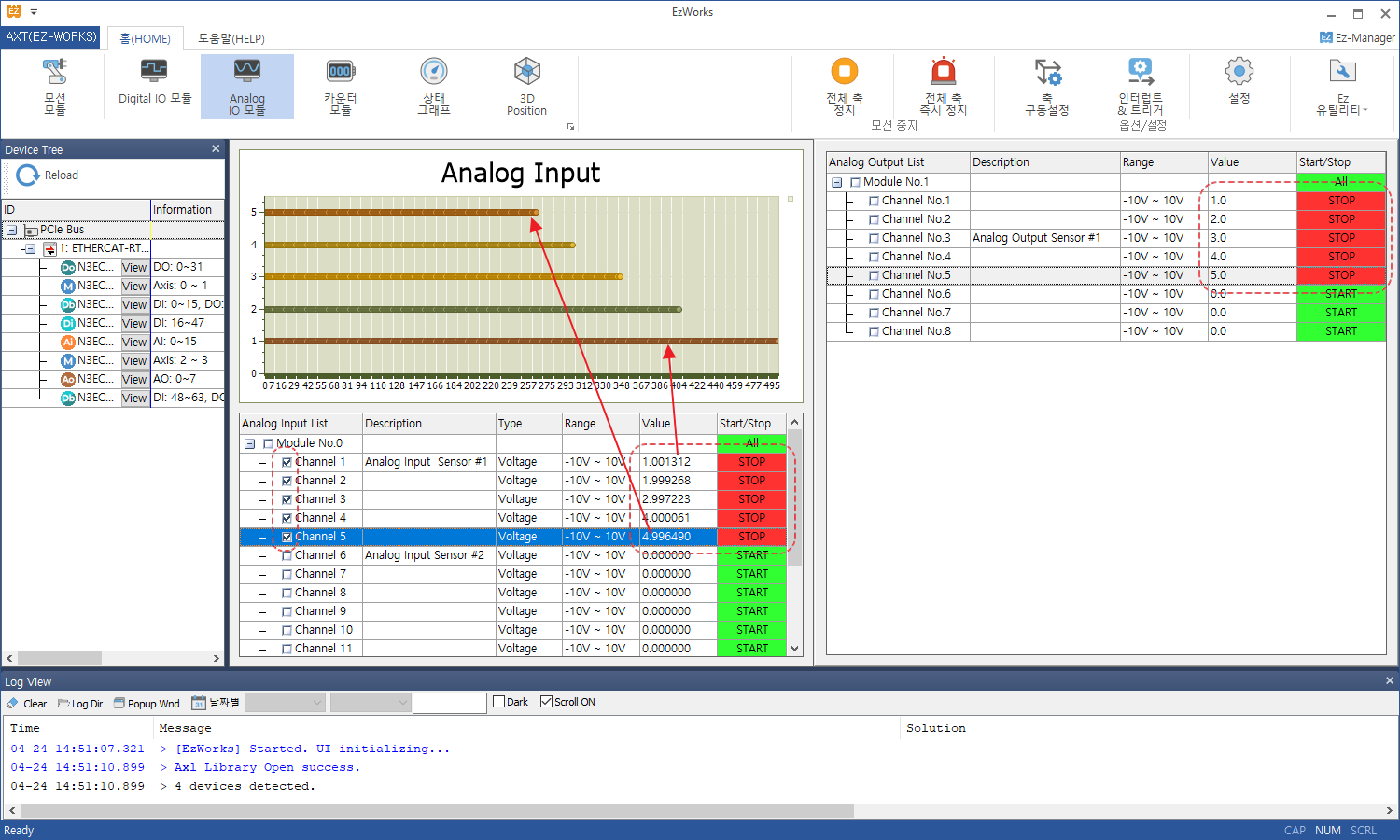

각 접점의 Value 값을 변경 후 출력 Start 시 Analog Output이 출력됩니다.
